受水タンク・高置タンクの算定方法｜設備設計で失敗しない基本ポイント

建物の給水設備設計において、受水タンクや高置タンクは欠かせない設備です。しかし、これらタンクの容量設計を誤ると、給水不足やコスト増などのトラブルにつながります。本記事では、受水タンク・高置タンクの基本的な役割と容量算定方法を、設備設計初心者にもわかりやすく解説します。

受水タンクとは？

受水タンクは、水道本管から供給された水を一時的に貯水する設備です。主に地下や1階部分に設置され、建物全体への安定給水を確保する役割を担います。

主な役割

安定した給水供給の確保

水道本管の断水・圧力低下への備え

給水ポンプの効率的運転（頻繁なON/OFFを防ぐ）

受水タンクの容量算定方法

基本計算式

Vs ≧ Qd − Qs × T かつ Vs ≦ Qs × (24 − T)

各項目の説明：

Vs：受水タンクの有効容量 (m³)

Qd：1日最大予想給水量 (m³/day)

Qs：水源からの給水能力 (m³/h)

T ：使用時間帯の継続時間 (h)Vs ≧ Qd − Qs × T かつ Vs ≦ Qs × (24 − T)

設計例

例）オフィスビル、1日最大給水量：120m³、水道給水能力：6m³/h、使用時間帯：10時間

Vs ≧ 120 − 6×10 = 60 m³

よって、60m³以上の受水タンクを設計します。

注意点

ポンプ運転回数の最適化

断水リスクへの配慮

清掃・保守用の水量も考慮

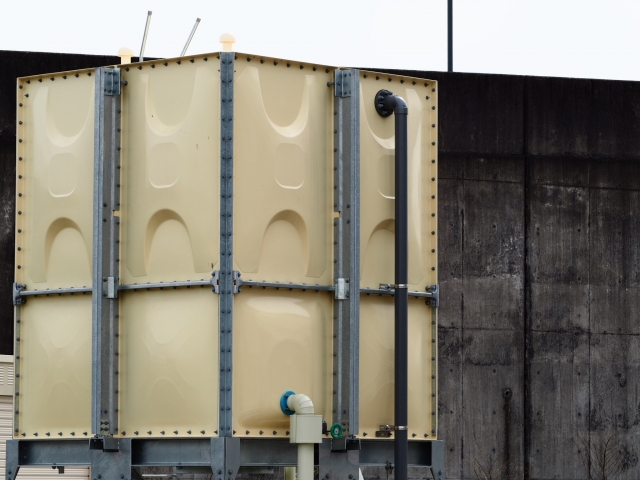

高置タンクとは

高置タンクは、屋上や高層階に設置し、重力を利用して各階に給水するためのタンクです。揚水ポンプから送水した水を一時的に貯水し、建物内の安定した水圧を確保します。

主な役割

給水圧力の安定化

給水の緊急バックアップ

揚水ポンプの故障時にも一時給水を継続

高置タンクの容量算定方法

基本計算式

Ve = (Qp − Qpu) × T1 + Qpu × T2

各項目の説明：

Ve ：高置タンクの有効容量 (L)

Qp ：ピーク時の予想給水量 (L/min)

Qpu：揚水ポンプの揚水量 (L/min)

T1 ：ピーク時給水継続時間 (min)

T2 ：ポンプ最短運転時間 (min)

設計例

例）マンション、Qp=400L/min、Qpu=300L/min、T1=20分、T2=10分

Ve = (400−300)×20 + 300×10 = 2,000 + 3,000 = 5,000L

よって、5,000L以上の高置タンクを設計します。

注意点

ポンプの故障リスク考慮

メンテナンススペースの確保

屋上の構造安全性

設計時のよくある失敗

過大設計による建築コスト増加

タンク容量不足による給水トラブル

設計図面に容量情報未記載

タンク清掃や維持管理計画を考慮していない
